پچ کورد Cat6A F/UTP با روکش Dintek PVC

  • هادی: سیم سخت حرارت دیده مسی 26AWG
  • جنس عایق: پلی اولفین
  • قطر عایق: 96±0.05mm
  • جنس روکش: PVC یا LSZH
  • کنتاکت سرکابل: آلیاژ مس با 50 میکرواینچ روکش طلا روی نیکل
  • سیم زه: مس قلع کاری شده 26AWG
  • توضیحات

    معرفی

    +PowerMAX اترنت سرعت بالای گیگابیت

    پچ کوردهای PowerMAX+ Cat6 جهت استفاده در شبکه های انتقال داده اترنت باسرعت بالای ۱۰۰۰mb طراحی و به طور کامل برای برآورده سازی الزامات کانال TIA/EIA برای Cat6 آزمایش شده اند.

    این کابل ها از ۴ زوج سیم بافته شده محافظ دار ۲۶AWG با کیفیت بالا ساخته شده اند.

    این پچ کوردها دارای سرکابل های RJ45 هستند. این پچ کوردها با رنگ خاکستری در اندازه های ۱,۲,۳,۵ متری عرضه می شوند. برای حداکثر نمودن عملکرد کابل کشی، استفاده از محصولات PowerMAXZ UTP از ابتدا تا انتهای سیستم توصیه می گردد.

    استانداردها

    • استاندارد UL
    • ویرایش دوم ISO/IEC 11801 Class EA
    • ANSI/TIA-568-C.2
    • CENELEC EN 50173، CENELEC EN 50288-10-1 برای کابل افقی

    کاربردها

    • صدا
    • اترنت ۱۰Base T
    • اترنت سریع ۱۰۰BASE-TX
    • اترنت گیگابیت ۱۰۰۰BASE-TX
    • اترنت گیگابیت ۱۰۰۰BASE-T
    • اترنت ۱۰BASE-TX
    • ATM CB1G
    • ۱۵۵/۶۲۲ Mbps ATM
    • ۱۰۰ Mbps TP-PMD
    • ۱۰۰VG-AnyLAN
    • ۴/۱۶ Mbps Token Ring
  • مشخصات فنی

    ویژگیها

    • Molded boots جهت جلوگیری از خمیدگی پایه و پیچش کابل
    • سیم بافته شدۀ جهت حداکثر انعطاف
    • رنگهای شفاف جهت مدیریت آسان
    • برای برآورده ساختن الزامات ANSI/TIA-568-C.2 category 6A کاملا تست شده است
    • مشخصات مکانیکی و عملکرد انتقال مطابق استانداردهای ۱۶Mbps token Ring,10Base-T,100Base-T,155Mbps,622Mbps ATM,Gigabit-Ethernet , 1.2Gbps ATM

     مشخصات فیزیکی

    • رنگهای زوج سیم های به هم تابیده

    زوج ۱- آبی، سفید / حلقه آبی

    زوج ۲ – نارنجی، سفید / حلقه نارنجی

    زوج ۳ – سبز، سفید / حلقه سبز

    زوج ۴- قهوه ای، سفید / حلقه قهوه ای

    • هادی: سیم سخت حرارت دیده مسی ۲۶AWG
    • جنس عایق: پلی اولفین
    • قطر عایق: ۹۶±۰٫۰۵mm
    • قطر هسته دی الکتریک: P1&P3: 0.94±۰٫۰۰۵mm |  P2&P4: 0.92±۰٫۰۰۵mm
    • تعداد زوج سیم های به هم تابیده: ۴ جفت
    • جنس روکش: PVC یا LSZH
    • قطر بیرونی روکش: ۰±۰٫۱۵mm
    • جنس محافظ: مایلار آلومینیوم
    • پوشانندگی محافظ: پوشش ۱۰۰% با هم پوشانی ۲۵%
    • سیم زه: مس قلع کاری شده ۲۶AWG
    • درجه بندی شعله:CM
    • رنگ روکش: قرمز، نارنجی، زرد، سبز، آبی، خاکستری و غیره
    • سرکابل: RJ45 محافظت شده
    • کنتاکت سرکابل: آلیاژ مس با ۵۰ میکرواینچ روکش طلا روی نیکل
    • قدرت: حداقل ۲۰lbs
    • دوام: حداقل ۷۵۰ بار
    • مقاومت عایق: حداقل ۵۰۰ megaohms
    • داشتن assembly boot از پیچش کابل جلوگیری می کند
    • سیم بندی: T568B
    • رنگ: خاکستری

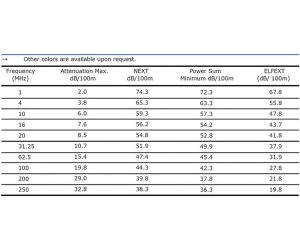

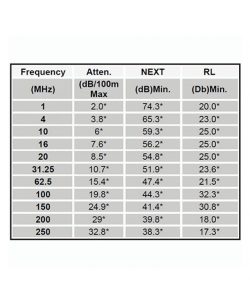

    مشخصات الکتریکی

    • امپدانس: ۱۰۰ ۱۵ ohm
    • تغییرات ظرفیت زوج سیم به زمین: حداکثر ۳۳۰pf/100m
    • حداکثر C.R: نامی ۱۴٫۸ ohm/100m در ۲۰ درجه سانتیگراد
    • مقاومت عایق DC: حداقل ۱۵۰۰MΩ/۱۰۰m
    • تغییرات مقاومت: حداکثر ۳% /۱۰۰m
